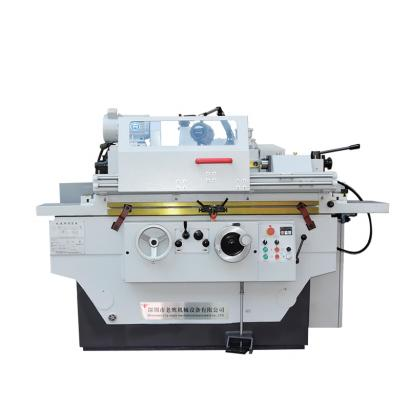

LY-5020B內外圓磨床
產品類別：
內外圓磨床
產品簡介
特點本機床主要用于磨削小軸、圓套、針閥、柱塞等 的圓柱面、圓錐面，工裝方式可用、三爪卡盤、 彈簧卡頭及專用夾具實現。本機床的工作臺...
產品應用
訂購熱線
135 0285 7891
分享到：
產品詳細
特點
本機床主要用于磨削小軸、圓套、針閥、柱塞等 的圓柱面、圓錐面，工裝方式可用、三爪卡盤、 彈簧卡頭及專用夾具實現。本機床的工作臺縱向移 動有液動和手動,砂輪架和頭架均可轉動,液壓系統
采用了性能良好的齒輪,附帶磨內孔功能。
本機床主要用于磨削小軸、圓套、針閥、柱塞等 的圓柱面、圓錐面，工裝方式可用、三爪卡盤、 彈簧卡頭及專用夾具實現。本機床的工作臺縱向移 動有液動和手動,砂輪架和頭架均可轉動,液壓系統
采用了性能良好的齒輪,附帶磨內孔功能。
技術參數
Model 型號
LY-5020B
Grindable diameter 可磨直徑（外圓）
Φ8～200mm
Grindable length 可磨長度（外圓/內圓）
500
Center height 中心高
135mm
Max workpiece weight 大工件重量
50kg
Workbench speed 工作臺速度
0.1~4(r/m）
Grinding wheel line speed 砂輪線速度
35(m/sec)
Max travel of workbench 工作臺大移動量
640mm
Workbench rotation range 工作臺轉動范圍
-5°~7°
Inner spindle speed 內圓主軸轉速
-
External grinding wheel size 外圓砂輪尺寸
Max.φ400x50xφ203
Minφ280x50xφ203
Tail stock taper morse 頭尾架
NO.4
Motor total power 電機總功率
5.625kw
Roundness(O.D/I.D) 圓度(外圓/內圓)
1.5/2.5μm（O.D）
The surface roughness(O.D)
表面粗糙度(外圓)
Ra0.32/0.63μm（O.D/I.D）
Machine weight 機床重量
2500kg
Machine overall dimensions(LxWxH)
機床外型尺寸(長x寬x高)
2500*1600*1000mm
